1. Alta capacidad de rotura y gran aplicabilidad de accesorios.
2. Terminal combinado con protección táctil para los dedos e indicación de seguridad roja y verde, que es más seguro.
3. El sistema de contacto limitador de corriente evita que los productos y equipos estén sujetos a grandes corrientes de cortocircuito y mejora la vida útil de los productos y equipos.
4. La carcasa y algunas piezas funcionales están hechas de plásticos altamente ignífugos, resistentes a altas temperaturas y resistentes a impactos importados del extranjero.

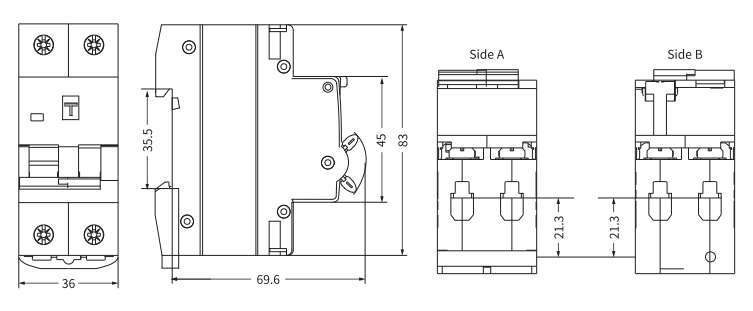

5. Aspecto hermoso, tamaño pequeño, el ancho es de solo 36 mm.
6. Tanto el polo L como el polo N tienen función de protección contra sobrecarga.
| Estándar | CEI/EN61009-1 |
| Proteccion | Falla a tierra, sobrecorriente y cortocircuito, sobretensión (seleccionable) |
| tipo de viaje | Fallo a tierra: electrónico |
| Sobrecarga y cortocircuito: termomagnético. | |
| Tipo de protección (fuga eléctrica) | aire acondicionado, un |
| No. de polos | 1P+N 2módulo, línea N con desconectado |
| Corrientes nominales (In) | 6,10,16,20,25,32,40,63,80A |
| Corrientes de sensibilidad nominal I△n | 10,30,100,300mA |
| Tiempo de apagado de corriente residual bajo I△n | ≤0,1 s |
| Capacidad residual nominal de cierre y rotura (I△m) | 500A (En≤50A), 10En (En>50A) |
| Tensión nominal (Ue) | 230/240V~ |
| Frecuencia nominal | 50/60Hz |
| Capacidad de ruptura nominal | 6.000A |
| Clase limitante de energía | 3 |
| Impulso nominal con tensión estándar (1,5/50) Uimp | 4.000V |
| Tensión de prueba dieléctrica a Frec. Ind. durante 1 minuto | 2kV |
| Característica de liberación térmica | (1,13-1,45) x pulgadas |
| Característica de liberación magnética | B:(3-5) x Pulg., C:(5-10) x Pulg. |
| vida electrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente | -25 ℃ a +40 ℃, humedad máxima del 95 % |
| Tipo de conexión de terminales | Cable/barra colectora tipo pin/barra colectora tipo horquilla |
| Máx. tamaño de terminal para cable | 25 mm 2 |
| Máx. par de apriete | 2,5 Nm |
| Instalación | Montaje en carril DIN de 35 mm |
| Conexión | Desde la parte inferior |
