La abrazadera PG es conocida por la abrazadera de ranura paralela, especialmente utilizada en líneas de transmisión para mantener los conductores de transmisión en paralelo.
La abrazadera PG proporciona un soporte de sujeción seguro para los conductores de transmisión. Las abrazaderas PG y las abrazaderas PG bimetálicas se fabrican con una aleación de aluminio resistente a la corrosión de alta resistencia y utilizan pernos y tuercas de acero galvanizado en caliente y arandelas protegidas contra la corrosión.

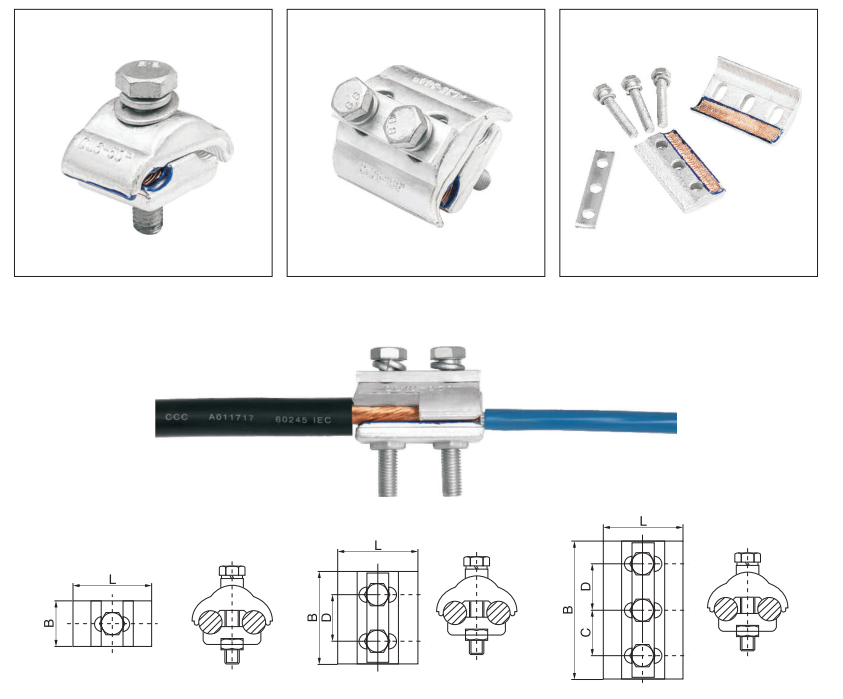

Abrazaderas PG tipo aluminio, cobre y bimetálicas
Modelo | Sección transversal del conductor (mm 2 ) | Pernos |
| CAPG-A1 | CU 6-50 AL 16-70 | 1×M8×40 |
| CAPG-A2 | CU 10-95 AL 25-150 | 1×M8×45 |
| CAPG-B1 | CU 6-50 AL 16-70 | 2×M8×45 |
| CAPG-B2 | CU 10-95 AL 25-150 | 2×M8×50 |
| CAPG-B3 | CU 25-185 AL35-200 | 2×M10×60 |
| CAPG-C1 | CU 6-50 AL 16-70 | 3×M8×45 |
| CAPG-C2 | CU 10-95 AL 25-150 | 3×M8×50 |
| CAPG-C3 | CU 25-185 AL 35-240 | 3×M10×60 |
| CAPG-C4 | CU 35-240 AL 35-300 | 3×M10×70 |

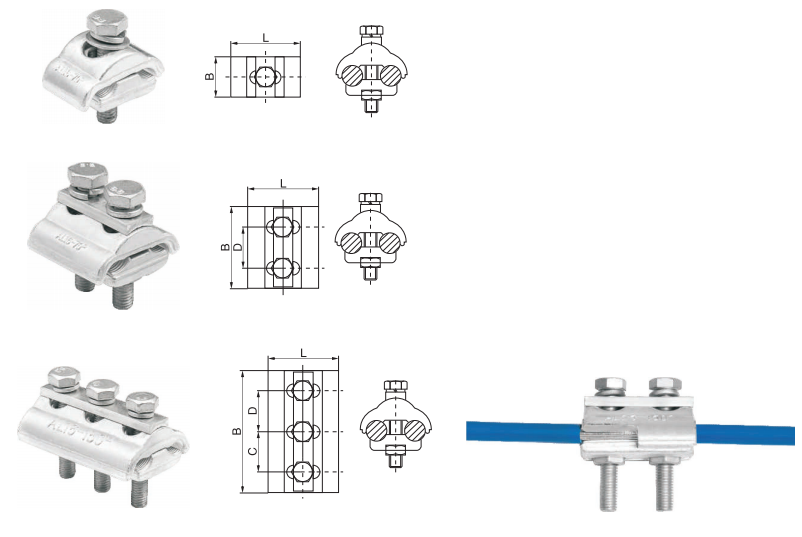

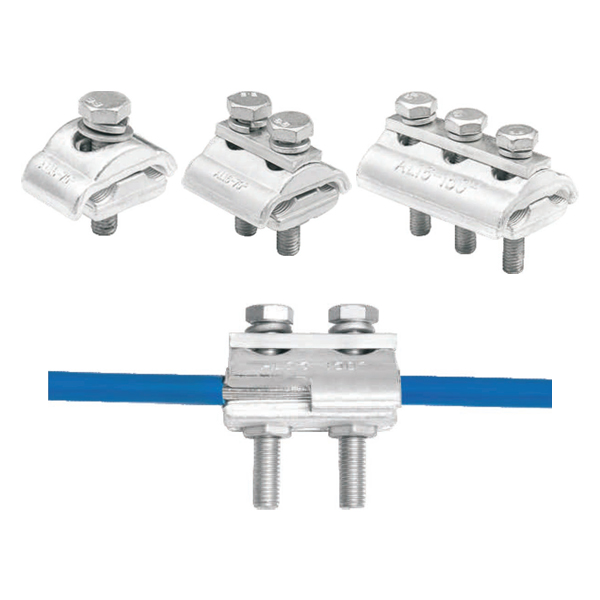

Abrazadera PG de aluminio (AL)
 PG clamp.png)
| Modelo | Sección transversal del conductor (mm 2 ) | Pernos |
| APG-A1 | AL 16-70 | 1×M8×40 |
| APG-A2 | AL 16-150 | 1×M8×45 |
| APG-B1 | AL 16-35 | 2×M6×35 |
| APG-B2 | AL 16-70 | 2×M8×45 |
| APG-B3 | AL 16-150 | 2×M8×50 |
| APG-B4 | AL 25-185 | 2×M10×60 |
| APG-C1 | AL 16-70 | 3×M8×45 |
| APG-C2 | AL 16-150 | 3×M8×50 |
| APG-C3 | AL 25-240 | 3×M10×60 |
| APG-C4 | AL 35-300 | 3×M10×70 |

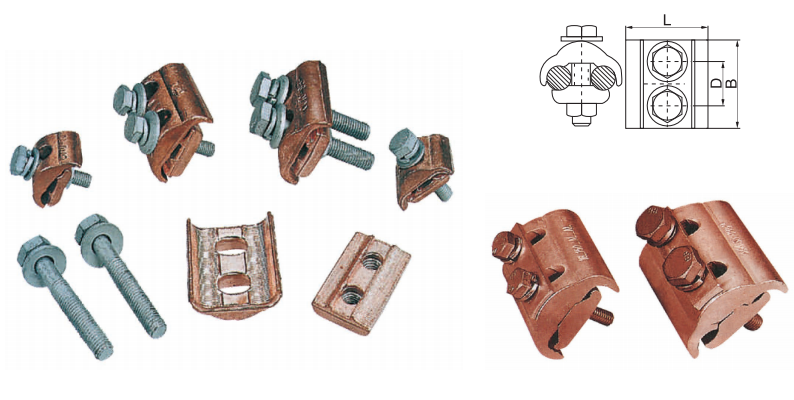

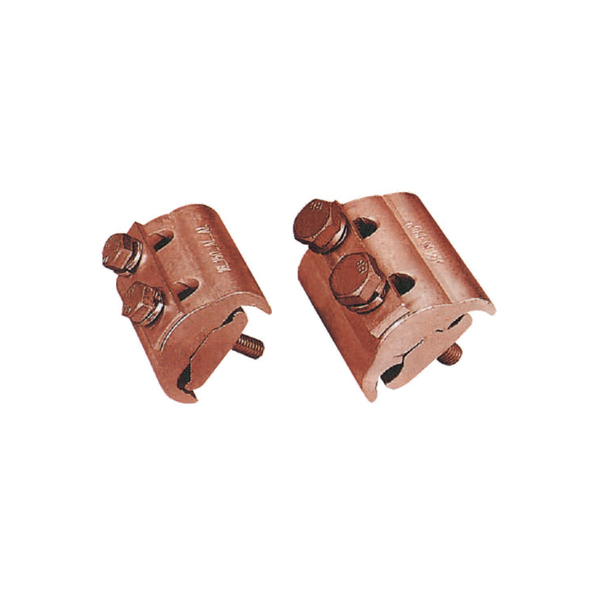

Abrazaderas PG tipo extrusión de cobre
| Modelo | Torsión del perno | Rango de conductores mm 2 | Dimensiones mm DE | Pernos |
| CU6-70-2 | 20 Nm | 6 a 70 | 2,7 a 10,5 | 2×M8 |
| CU16-95-2 | 20 Nm | 16 a 95 | 5,1 a 12,5 | 2×M8 |
| CU16-150-2 | 30Nm | 16 a 150 | 5,1 a 15,7 | 2×M10 |
| CU150-240-2 | 40Nm | 150 a 240 | 15,7 a 20,3 | 2×M12 |
| CU300-400-3 | 40Nm | 300 a 400 | 22,6 a 26,7 | 3×M12 |
Envíenos un mensaje si tiene alguna pregunta o solicita un presupuesto. Nuestros expertos le darán una respuesta dentro de las 24 horas
y le ayudarán a seleccionar la válvula adecuada que desea.
