Fusibles industriales de cuerpo cuadrado de alta capacidad de ruptura (HRC) serie NH

Descripción general

1. Los fusibles industriales pueden proporcionar protección contra sobrecargas y cortocircuitos y son adecuados para su uso en sistemas de calefacción y refrigeración, bombas, sistemas de control, equipos agrícolas, circuitos de iluminación y redes de distribución eléctrica.

2. Los fusibles NH (también conocidos como fusibles de cuchilla NH o fusibles de cuchilla DIN NH) son un fusible HRC (fusible de alta capacidad de ruptura). Fueron diseñados principalmente como fusibles de uso general para la protección de conductores. Los fusibles NH son fusibles de un solo uso, es decir, una vez fundidos hay que sustituirlos por un fusible nuevo de las mismas características.

3. Los fusibles NH están construidos a partir de una carcasa cerámica rectangular encerrada por una placa de cubierta que cuenta con un terminal estilo hoja de metal en cada extremo. El elemento fusible dentro de la carcasa está conectado a la placa de cubierta/terminales de cuchilla. La mayoría de los fusibles NH tienen un indicador de disparo para mostrar si el elemento fusible se ha fundido. Cada placa de cubierta incluye una orejeta de extracción de metal que permite retirar rápidamente el fusible de un soporte cuando se utiliza la herramienta extractora de fusibles NH recomendada.

4. Esta serie de cartuchos fusibles se utiliza principalmente en CA 50 Hz, tensión nominal de hasta 1140 V, corriente nominal de hasta 1250 A y para proteger equipos eléctricos contra sobrecargas y cortocircuitos. Puede romper de manera confiable la corriente de fusión mínima a cualquier corriente dentro de 120 KA.

5. También está disponible para la protección de piezas y equipos semiconductores contra cortocircuitos (tipo aR) y protección de motores (tipo aM).

6. Esta serie de cartuchos fusibles cumple con los estándares IEC 60269.

Caracteristicas de diseño

Adopta el material con alta calidad. El medio de extinción del arco es un tubo fusible de arena de cuarzo de cerámica de alta resistencia. El avanzado trabajo artesanal de fabricación garantiza el rendimiento con un pequeño desperdicio de energía, característica estable del producto. Las estructuras generales y las dimensiones de instalación se unen a productos similares avanzados nacionales y extranjeros.

Escenarios de aplicación de fusibles con diferentes velocidades.

Los fusibles NH han evolucionado a lo largo de los años para adaptarse a una amplia gama de aplicaciones. Actualmente los fusibles NH están disponibles en una amplia gama de velocidades de elemento.

Datos técnicos

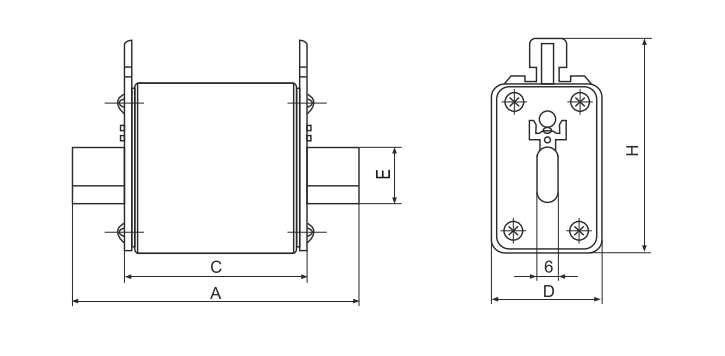

Enlace fusible serie NH0

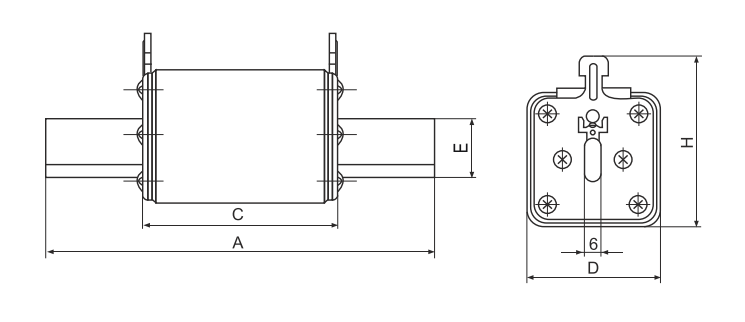

Enlace fusible serie NH1/NH2/NH3

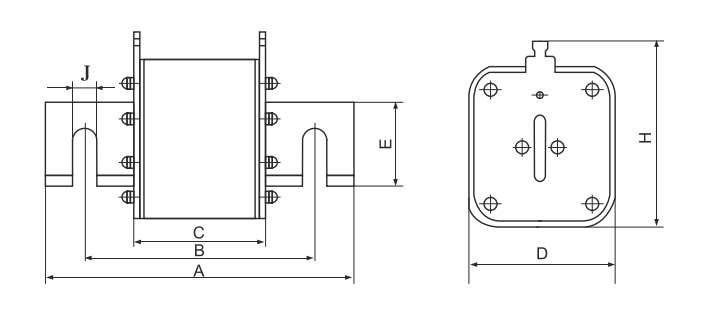

Enlace fusible serie NH4
Se permite cambiar la estructura del orificio de cableado de tipo doble transversal, uno transversal, uno recto o doble recto.
